スマートフォンのチップやパソコンのCPU。その土台としてよく使われるのが、シリコン（ケイ素、Si）です。
けれど、半導体になる材料はシリコンだけではありません。ゲルマニウム（Ge）、ガリウムヒ素（GaAs）、炭化ケイ素（SiC）、窒化ガリウム（GaN）など、ほかにも選択肢があります。
では、なぜシリコンが主役になったのでしょうか。鍵は電気の流れを制御できること、良質な酸化膜を作れること、そして小さな素子を大量に作る技術が育ったことです。材料の性質から製造のしやすさまで、順につなげてみます。
半導体の面白さは、電気の流れを変えられること
半導体はよく、電気を通しやすい導体と、通しにくい絶縁体の「中間」と説明されます。ただ、中くらいの抵抗を持つだけなら、これほど多くの電子機器には使われません。
大切なのは、電気を運ぶ電子や正孔の数を調整できることです。正孔は、電子が抜けた場所を、正の電荷を運ぶ担い手として扱う考え方です。電子と正孔をまとめてキャリアと呼びます。 [1]
微量の別の元素を加えたり、電圧をかけたりして、流れやすい状態と流れにくい状態を作る。この制御しやすさが、トランジスタのスイッチ動作につながります。

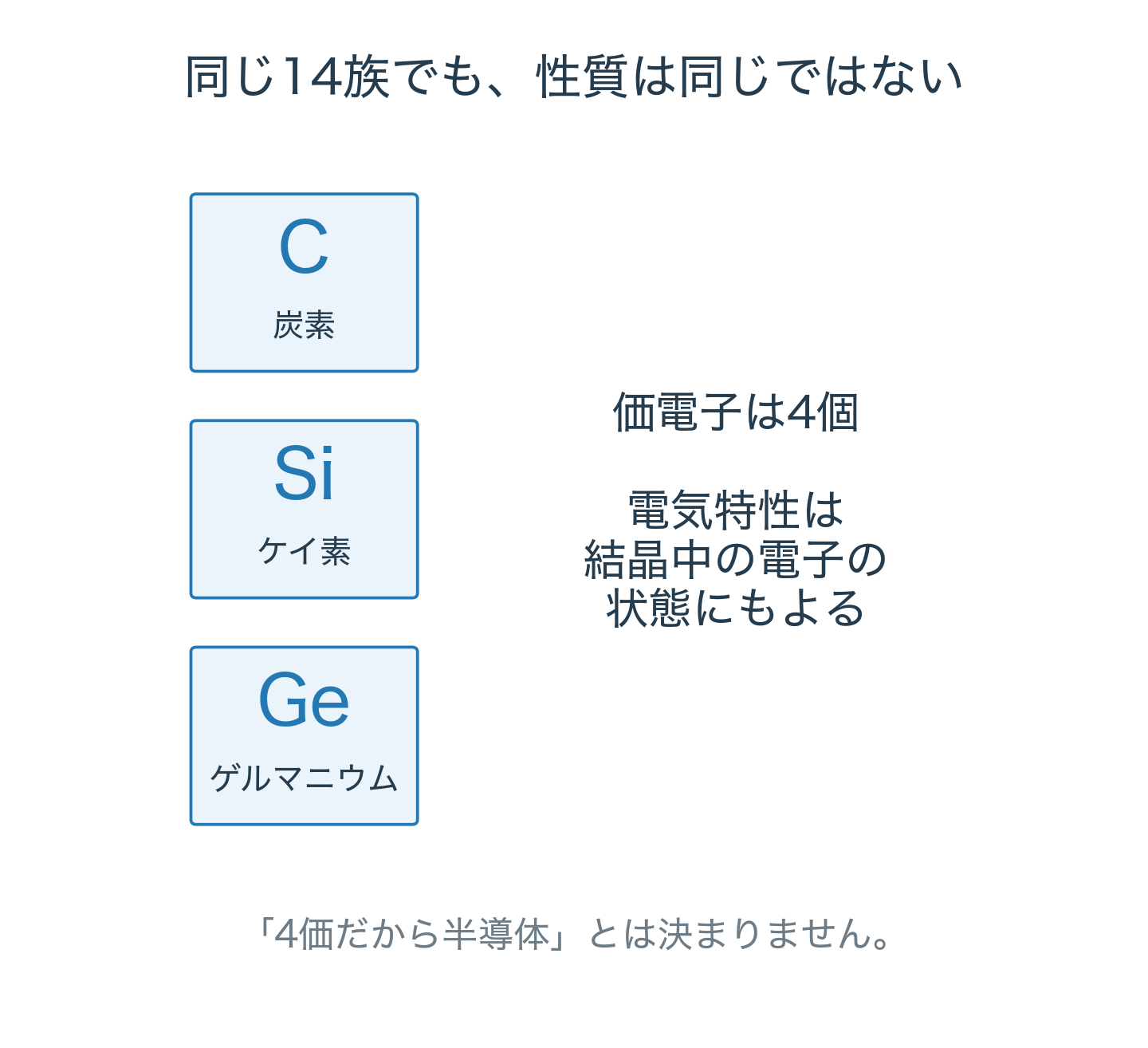

Siは、炭素（C）やGeと同じ14族で、価電子は4個です。ただし、「4価だから半導体になる」わけではありません。結晶中で電子がどのようなエネルギー状態を取れるかも重要です。
約1.12 eVのバンドギャップが意味すること
結晶の中では、電子が取れるエネルギーに範囲があります。結合に関わる電子が主に入る価電子帯と、電子が動いて電流を運べる伝導帯の間にあるエネルギーの隔たりが、バンドギャップです。

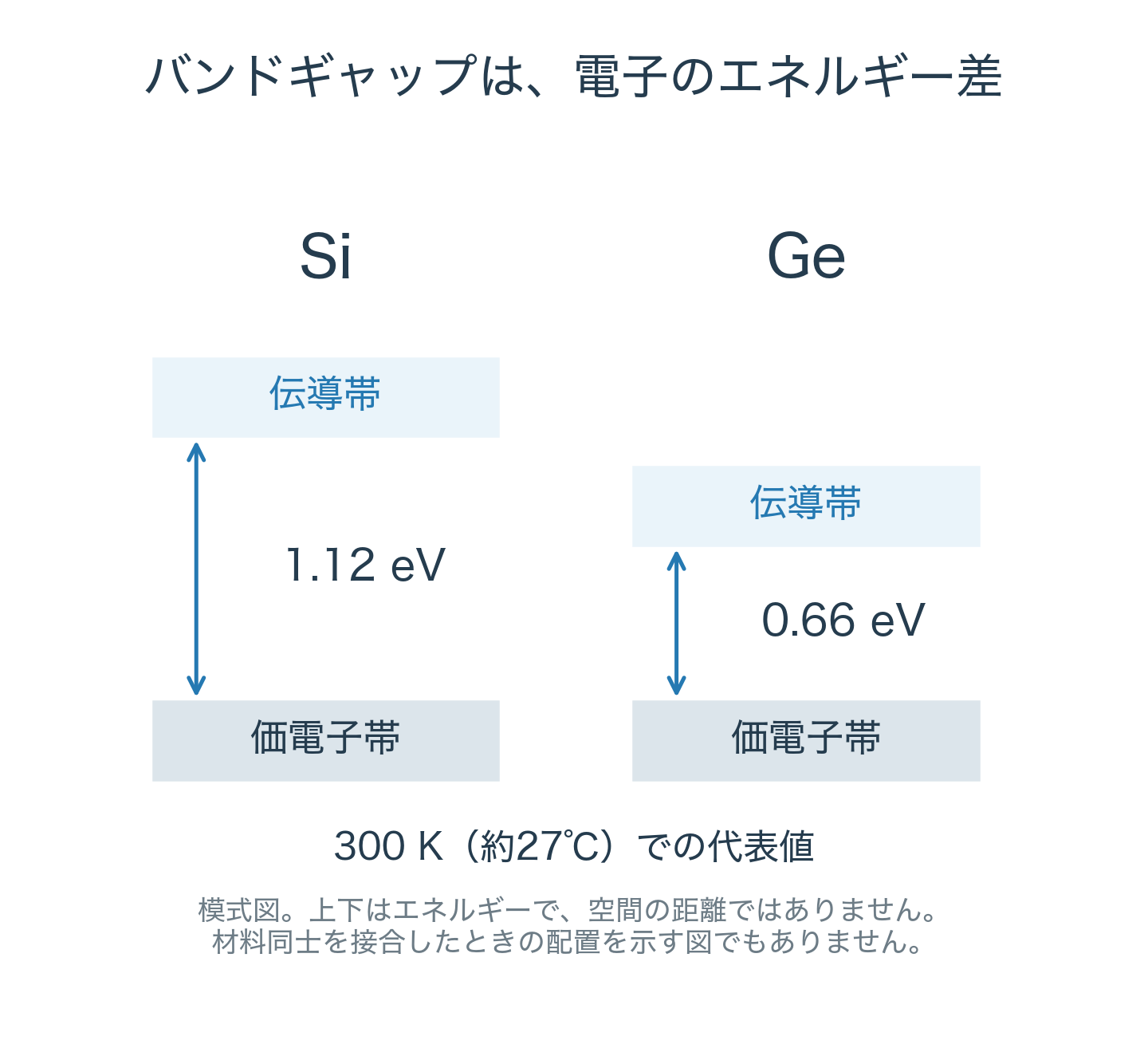

Siのバンドギャップは、室温に近い300 K（約27℃）で約1.12 eV。Geは約0.66 eVです。eVは、電子のような小さな粒子を扱うときに使うエネルギーの単位です。 [1]
温度が上がると、熱によって電子と正孔が生まれやすくなります。SiはGeよりギャップが大きく、同じ温度では、熱で自然に生じるキャリアを少なく抑えられます。これは、流したくないときの漏れ電流を抑えるうえで有利です。 [1][2]
一方、必要なキャリアは、次に見るドーピングで用意できます。こうした組み合わせが、室温付近で使う多くの電子回路に都合よかったのです。1.12 eVなら、あらゆる用途に最適という意味ではありません。高電圧や高温が重要な用途では、もっと大きなギャップを持つ材料にも強みがあります。
ドーピングで、同じSiにn型とp型を作れる
Siに少量の別の元素を加え、電気特性を調整することをドーピングと呼びます。代表的な組み合わせは次のとおりです。

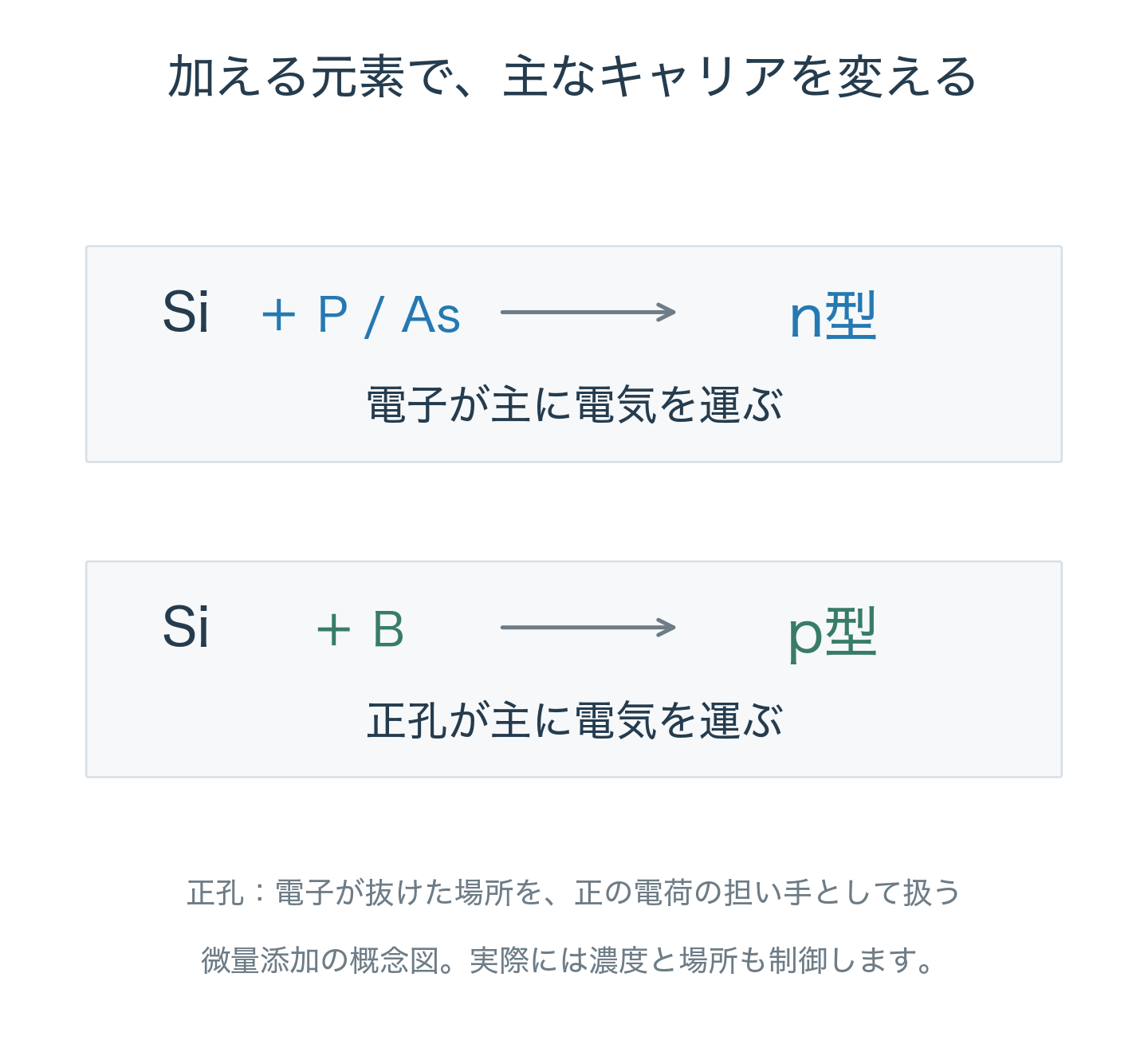

リン（P）やヒ素（As）は電子を供給しやすく、電子が主なキャリアとなるn型を作ります。ホウ素（B）は、正孔が主なキャリアとなるp型を作ります。 [1]
重要なのは、同じSiの中に、性質の違う領域を狙って作れることです。n型とp型を組み合わせる考え方は、pn接合やダイオードの入口になります。Siだけの能力ではありませんが、これを精密に行う製造技術が育ったことが強みです。
大きな強みは、SiそのものとSiO₂の組み合わせ

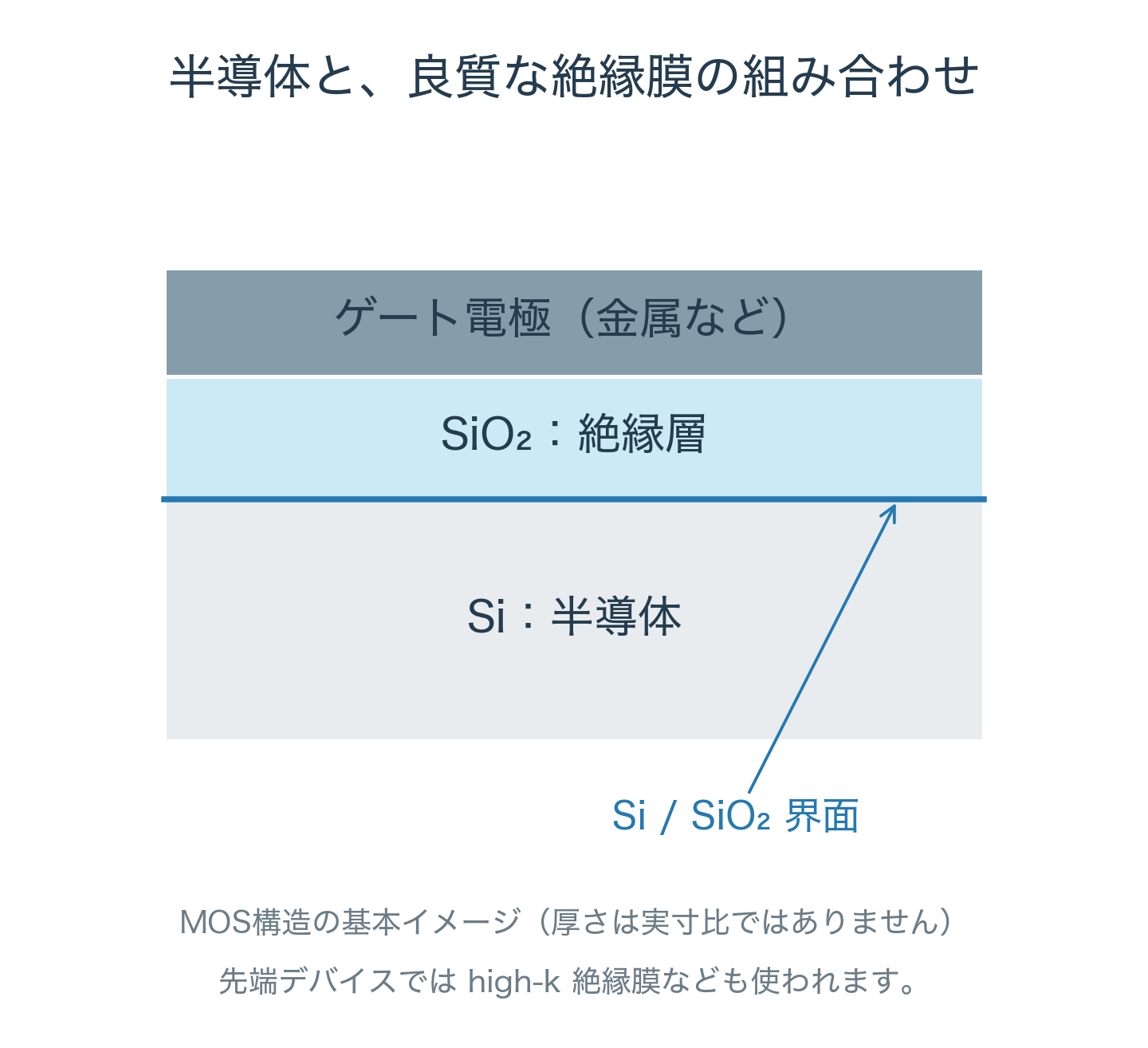

シリコンの話で見落とせないのが、表面に作る二酸化シリコン（SiO₂）です。Siを酸素や水蒸気と高温で反応させる熱酸化によって、良質な酸化膜を形成できます。 [3]
Siは半導体ですが、SiO₂は電気を通しにくい絶縁体です。この膜は、電気的な隔離や表面の保護に加え、加工する場所を選ぶためのマスクとしても使われてきました。単に「さびる」のではなく、役に立つ膜を表面に作れるのです。 [4][7]
とくに大切なのは、SiとSiO₂の境目、界面の品質です。境目の欠陥が電子を捕まえると、狙ったとおりに電気を制御しにくくなります。Siでは、製造条件を整えることで、この界面を安定して高品質に作れます。 [4]
絶縁膜の上の電極から電圧をかけ、Si表面のキャリアを制御する。この仕組みを使うのがMOSFETで、nチャネルとpチャネルのMOSFETを組み合わせるCMOSは、デジタル回路の基盤です。良質な半導体と絶縁膜を一緒に扱えることが、その発展を支えました。
なお、先端デバイスのゲート絶縁膜が、今もすべてSiO₂というわけではありません。薄くしすぎると電流が漏れるため、ハフニウム系などのhigh-k材料（誘電率の高い絶縁材料）も使われています。SiO₂の歴史的な重要性と、現在の膜構成は分けて考える必要があります。 [5]
なぜ、初期に使われたGeよりSiが広がったのか
初期のトランジスタでは、Geが重要な役割を果たしました。キャリアの移動度、つまり電場に応じた動きやすさには、Siより優れる点があります。Geが単純に低性能だったわけではありません。 [2][6]
| 比較の視点 | Si | Ge |
|---|---|---|
| バンドギャップ（300 K） | 約1.12 eV | 約0.66 eV |
| 熱で生じるキャリア・漏れ電流 | Geより抑えやすい | 小さいギャップが不利に働くことがある |
| キャリア移動度 | Geより小さい | 高い移動度が強み |
| 酸化膜・界面 | SiO₂との良質な界面を作れる | 同じように扱うには難しさがある |
Siが広がった背景には、漏れ電流や温度に対する強さに加え、高純度材料の供給、酸化膜による表面保護、量産できる製造法の進歩がありました。たとえば、酸化膜を残して接合を保護するプレーナ技術は、信頼性と集積回路の製造を支えた重要な進歩です。 [6][7]
ただし、Geが使われなくなったわけではありません。SiとGeを組み合わせたSiGe系材料や、Geを用いる受光デバイスなど、性質を生かす用途があります。材料の主流が変わることと、価値がなくなることは別です。 [2][13]
原料は豊富。ただし、砂をそのままチップにはできない
ケイ素は地殻に多く含まれる元素で、主に石英の成分であるシリカや、ケイ酸塩の形で存在します。資源が豊富なことは、広く使う材料としての利点です。 [8]
しかし、半導体用のSiには高い純度と品質が必要です。原料からSiを取り出し、不要な不純物を減らし、結晶として整える工程を経ます。「身近な砂があるから、簡単に安いチップを作れる」という話ではありません。 [8][9]
なお、ドーピングも不純物を加える操作ですが、混入した汚れとは違います。不要なものを取り除いたうえで、必要な元素だけを狙った量・位置に入れることが大切です。
大きくて質のよい単結晶を、安定して作れる
半導体の土台となるウェハは、薄い円盤状の材料です。その製造では、原子の並びがそろった単結晶を作り、薄く切り出して表面を整えます。
代表的なのが、溶けたSiから種結晶を引き上げて成長させるCZ法（Czochralski法）です。棒状の材料の一部を溶かし、その領域を移動させるFZ法（Float Zone法）もあり、求める品質や用途に応じて使い分けます。 [9]
Siでは、直径300 mmのウェハも工業製品として供給されています。大きなウェハから多くのチップを作れることは、量産で有利に働きます。ただし、欠陥や汚れを抑え、平らに加工し、品質をそろえてこその利点です。 [9][10]
これは、Siが最初から簡単に結晶化できたという意味ではありません。難しい精製・結晶成長を、工業的に安定して行えるようにした技術まで含めた強みです。
材料の強さを、製造技術の積み重ねが大きくした
ウェハができても、まだ回路ではありません。酸化やドーピングに加えて、微細な模様を転写するリソグラフィ、不要な部分を削るエッチング、薄膜を作る成膜、熱処理などを組み合わせます。 [3]
Siを中心に装置、材料、設計手法、製造ノウハウが蓄積すると、同じ工程を安定して繰り返しやすくなります。良品の割合である歩留まりが改善すれば、良品1個あたりのコストにも効いてきます。Si CMOSの強さには、こうした製造の蓄積もあります。 [2]
「特性がよいから使う」だけでなく、「使い続けて技術が育ったため、さらに使いやすくなる」。その積み重ねが、材料単体では説明できない強みになっています。もちろん、用途や世代によってコストは変わり、すべてのSi製品が安いとは限りません。
GaAs・SiC・GaNが選ばれる場面もある
ここまでを見るとSiが万能に思えますが、目的が変われば重視する性能も変わります。代表的な材料を、用途のイメージとともに並べてみます。
| 材料 | 生かせる特徴・用途の例 |
|---|---|
| Si（シリコン） | 酸化膜・集積化・量産技術の総合力。CPU、メモリ、マイコンなど。 |
| GaAs（ガリウムヒ素） | 高い電子移動度。高周波回路やレーザーなどの光デバイス。 |
| SiC（炭化ケイ素） | 広いバンドギャップ。高耐圧・高温に対応するパワー半導体。 |
| GaN（窒化ガリウム） | 広いバンドギャップ。高速な電力変換、高周波、LEDなど。 |
SiCやGaNは、Siより広いバンドギャップを持つワイドバンドギャップ半導体です。高い電圧を扱う、素早くスイッチを切り替える、といった条件で強みを発揮します。GaAsも、高周波や光を扱う分野で使われています。 [11][12][14]
ただし、素子の耐圧や速度、使用可能な温度は、材料名だけで決まりません。構造、加工、放熱、実装、コストも関わります。GaNやSiCは、Siの完全な上位互換ではありません。用途に合わせて選ぶ材料が増えた、と考えると自然です。
Siが主役になったのは、材料から量産までの総合力
Siの強さは、ひとつの数値では表せません。キャリアを制御しやすい電気特性、良質なSiO₂と界面、高品質な単結晶、豊富な原料、そして製造技術と産業基盤。これらが組み合わさり、たくさんの素子を集積して安定して作ることにつながりました。
以前の「なぜ生命は炭素を選んだのか？」では、生命の骨格として炭素が有利な理由を考えました。半導体では、その下の14族元素であるSiが主役です。仕組みは違いますが、材料の向き不向きは、置かれる環境と求める働きによって変わるという視点は共通しています。
まとめ
シリコンが広く使われる理由は、「いちばん高性能な半導体だから」ではありません。
・約1.12 eVのバンドギャップとドーピングを生かし、キャリアを制御できる。
・良質なSiO₂とSi/SiO₂界面を作れ、MOSFETやCMOSの発展を支えた。
・豊富な原料を、高純度・大口径の単結晶ウェハにする技術が育った。
・微細加工、歩留まり改善、供給体制の積み重ねが量産を支えている。
・GaAs、SiC、GaN、Ge系材料にも、それぞれ性質を生かせる用途がある。
材料・デバイス・製造・産業のバランスがよかった。それが、Siが主役になった理由です。ここからn型とp型をつなぐpn接合やダイオード、電圧で電流を制御するMOSFETを見ると、材料の性質が回路の働きにつながっていきます。
参考資料
材料の代表値・製造法は大学教材、学会系資料、メーカーの技術資料で確認しました。歴史は当事者記録・特許等を掲示するComputer History Museumの資料を併用しています。図1〜4は内容を整理して独自に作成した模式図で、資料の図の転載・トレースではありません。
[1] TU Wien：Semiconductor Doping Technology — 300 KのSi・Geのバンドギャップ、キャリア、ドナー・アクセプター。
[2] TU Wien：Doping of Group-IV-Based Materials — Geの移動度・漏れ電流、SiGe、Si CMOSの製造基盤。
[3] MIT OpenCourseWare：Microfabrication — Lecture 2 — 熱酸化、加工工程。
[4] MIT OpenCourseWare：Thermal oxidation lecture transcript — 酸化膜の役割、Si/SiO2界面と電気特性。
[5] Intel：High-k and Metal Gate（2007年発表） — SiO2ゲート膜からハフニウム系high-kへの移行例。
[6] Computer History Museum：1954 Silicon Transistors — 初期GeとSiの温度・漏れ電流、半導体グレード材料の歴史。
[7] Computer History Museum：1959 Planar Manufacturing Process — 酸化膜による接合保護と平面製造。関連特許・当事者記録を掲示。
[8] Royal Society of Chemistry：Silicon — 14族、地殻での存在、シリカ・ケイ酸塩、精製。
[9] SUMCO：Manufacturing Process — CZ・FZ法、結晶品質、ウェハ加工。
[10] SUMCO：Product Line — 200 mm・300 mmウェハ製品。
[11] IQE：Gallium Arsenide — GaAsの高電子移動度、高周波・光デバイス。
[12] Infineon：Wide-Bandgap Semiconductors — SiC・GaNの電力変換用途、用途に応じた材料選択。
[13] Salamin et al.：Germanium photodetector（2019） — Geを用いた受光デバイスの実例。
[14] Royal Swedish Academy of Sciences：2014年物理学賞解説 — GaN系材料と青色LED。
資料確認：2026年10月。材料特性の数値は本文に示した条件での代表値です。
